Elektrický oblouk je elektrický výboj, který má obvykle kruhový průřez a probíhá horkým ionizovaným plynem.

Svářecí elektrický oblouk se vyznačuje napětím v rozmezí 10 až 50 V a proudem od 10 do 2000 A.

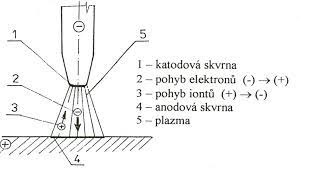

Na žhavé katodě se uvolňují elektrony, které následně procházejí sloupcem oblouku a jsou odváděny anodou.

Zajímavosti a hodnoty svářecího elektrického oblouku

• Teplota oblouku přesahuje 5000 ºC !
• Napětí oblouku je v rozmezí od 10 až 50 V
• Proud 10 až 2000 A
• Proudová hustota 3000 A na cm²
• Teplota jádra (7-15) * 10³ K

Jak vzniká elektrický svařovací oblouk

Elektrický oblouk vznikne pouze za podmínek v rozdílu elektrického potenciálu mezi dvěma body. To znamená, že na jednom bodu je nadbytek elektronů = negativně nabitých elementárních částic v obalu atomu a tedy záporný elektrický náboj. Na druhé straně musí být nedostatek elektronů a způsobuje tak kladný elektrický náboj.

Tento rozdíl ve dvou bodech vytvoří napětí. V určité chvíli dojde k napěťovému průrazu, což je fyzikální síla, která má snahu vyrovnat nerovnováhu nábojů. Při tom vznikne kanál, ve kterém se působením žáru a zároveň vysokého napětí ionizuje plyn mezi póly a vznikne vodivé plazma. Tímto plazmatem v té chvíli může a začne procházet elektrický proud. Podle druhu svářecího zdroje ( svářečky ) může mít napěťový průraz podobu jiskry nebo blesku. Po vyrovnání rozdílu nábojů ale rychle zhasnou nebo dál hoří právě jako zmiňovaný svářecí elektrický oblouk.
