Při svařování kovů je důležité správně určit polohu a směr svařování, aby vznikl kvalitní a pevný svar. ✅ Ne všechny elektrody jsou vhodné pro všechny polohy, a proto je důležité zvolit správný typ elektrody podle konkrétní potřeby. Níže jsou uvedeny základní informace o polohách svařování, směrech svařování a značení na balíčcích elektrod:

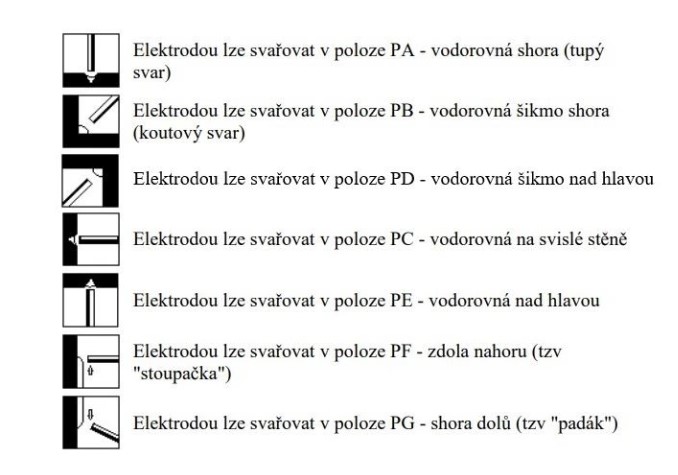

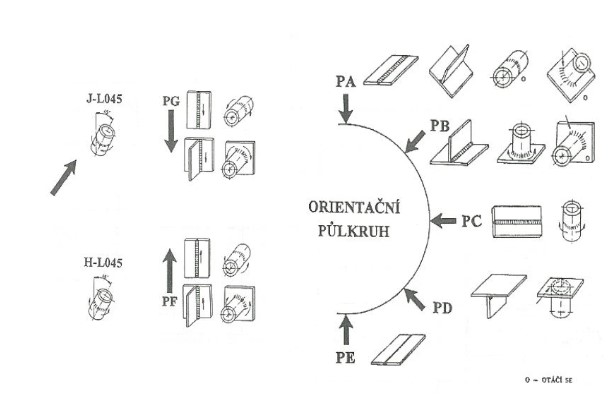

Definice svařovacích poloh:

• PA (vodorovná shora): Elektroda je svisle.
• PB (vodorovná šikmo shora): Elektroda je pod úhlem 45°.
• PC (vodorovná na svislé stěně): Elektroda je vodorovně.
• PD (šikmo nad hlavou): Elektroda je pod úhlem 45° a nahoru.
• PE (nad hlavou): Elektroda je svisle a nahoru.
• PF (na svislé stěně nahoru): Elektroda je vodorovně.
• PG (na svislé stěně dolů): Elektroda je vodorovně.
• H-L045 (svařování nahoru k vrcholu svaru).
• J-L060 (svařování od vrcholu svaru dolů).

Směr při svařování:

• Vpřed: Osa elektrody svírá se směrem svařování tupý úhel 110 až 125°.

• Vzad: Osa elektrody svírá se směrem svařování ostrý úhel 60 až 70°.

Značení na balíčcích elektrod:

DC+: Svařování stejnosměrným proudem, elektroda na + konektor (bazické elektrody).

DC-: Svařování stejnosměrným proudem, elektroda na - konektor (rutilové elektrody).

AC, ∼: Svařování střídavým proudem, pevně zapojené kabely (rutilové elektrody).

70-100A: Proud, kterým lze elektrodou svářet (např. pro elektrodu 2,5 mm).

Rebaking 300°/2h: Elektroda by měla být sušena na 300°C po dobu 2 hodin.

Na balíčcích elektrod najdete také informace o normách, rozměrech a počtech kusů v balení. Normy jsou klíčové pro určení, jaký materiál lze elektrodou svářet. Tyto informace vám pomohou při výběru správných elektrod a dosažení úspěšného svařování. ✅
